800V 驅動系統越來越得到汽車制造商和供應商的青睞，因?yàn)樗梢詼p輕電動汽車 (EV) 的重量，實現更快的充電，并確保更長的行駛里程。而碳化硅 (SiC) 半導體則因此被推向潮頭，廣泛用于電動汽車動力系統和其他將功率密度、能效和可靠性作為關鍵設計考量因素的應用當中。

在電動汽車設計構建塊中，采用碳化硅越來越流行，這些構建塊包括牽引逆變器、車載充電器 (OBC) 和 DC/DC 轉換器等。而在工業領域，碳化硅組件則越來越多地被用于電機驅動、可再生能源轉換器和存儲系統，以及電信和數據中心電源系統。

圖1：碳化硅的高頻性能使電源系統可采用更小的無源元器件。(來源：意法半導體)

鑒于碳化硅在電動汽車和工業市場中的潛力，意法半導體近日推出了第三代STPOWER SiC MOSFET，同時宣稱其大多數衍生產品均已具備商用成熟度。據意法半導體Automotive & Discrete Group部門副總裁Edoardo Merli稱，該公司的碳化硅目標是，2024年收入達到10億美元。

第三代碳化硅技術的出現意味著，標稱額定電壓從650V、750V直到1200V的碳化硅器件現在已經可用。設計工程師將能夠在更廣泛的應用中采用這種技術，從普通的交流線路電壓，到高壓電動汽車電池和充電器。其中，SCT040H65G3A作為首批SiC器件之一，是一款工作電壓為750V的功率MOSFET，售價僅為5美元。

超越SiC MOSFET

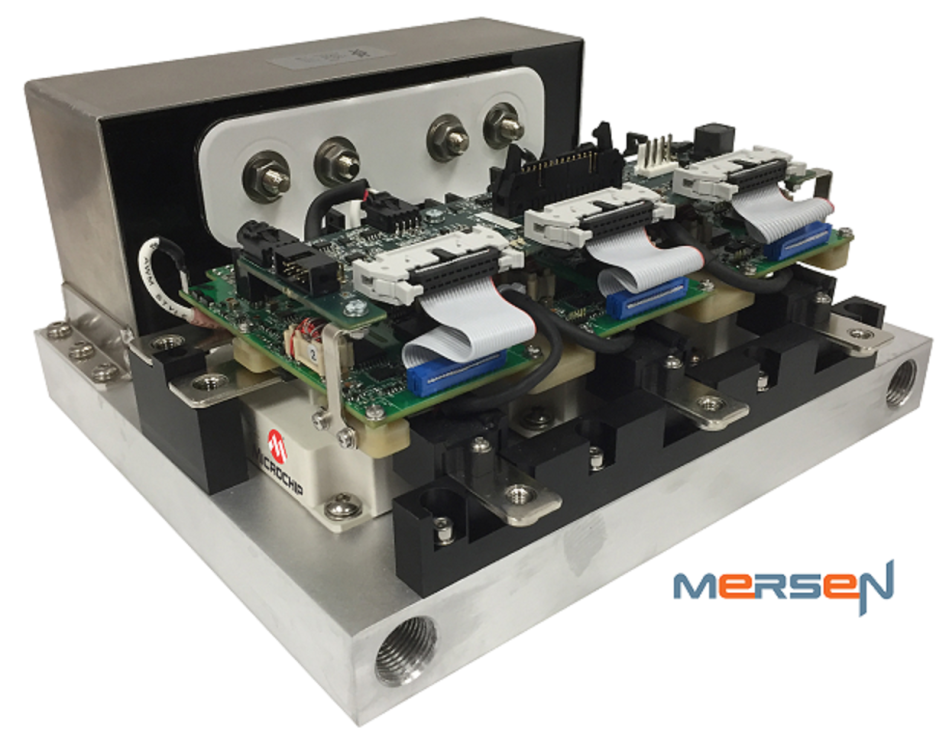

SiC MOSFET具有更高的額定電壓，可應用于功率模塊和參考設計。例如，美國微芯科技公司(Microchip)將與電源管理解決方案提供商Mersen公司合作，為電動汽車和儲能應用提供150千伏安(kVA)的三相SiC電源堆棧參考設計。該參考設計在單堆棧參考設計中集成了微芯的SiC電源模塊、數字柵極驅動器以及Mersen的母線、熔斷器和電容器。

圖2：SiC功率?？蓪⑸鲜袝r(shí)間縮短最高達六個月。(來源：微芯科技)

其電源模塊采用1,200V MSCSM120AM042CD3AG SiC MOSFET，它與AgileSwitch 2ASC-12A1HP數字柵極驅動器一起工作，使設計工程師能夠使用為應用預先設計的套件快速開發高電壓系統。借助可配置的數字柵極驅動器，該參考設計允許工程師選擇從700V到1,200V之間的電壓，電流高達750A。

AgileSwitch 2ASC-12A1HP柵極驅動器由微芯科技的智能配置工具(ICT)提供支持，該工具可免費下載。ICT提供了一個用戶界面，允許用戶配置柵極驅動器參數，例如柵極開關配置文件、系統關鍵監視器以及控制器接口設置。

圍繞SiC MOSFET構建的參考設計可提供16千瓦/升(kW/l)的功率密度和高達130°C的Tj，峰值效率達98%，開關頻率則高達20kHz。Mersen全球戰略營銷副總裁Philippe Roussel聲稱，該參考設計將有助于優化任何一個逆變器拓?fù)浼軜?gòu)?！疤蓟枘軌?qū)⑵渲饕?guī)格擴展至更高的電壓、電流和開關頻率，以滿足工作點需求?！?/p>

從MOSFET到電源模塊，再到參考設計，SiC器件的廣泛應用，證明了這種寬帶隙技術在電動汽車應用和快充電動汽車基礎設施中所具備的能力。此外，碳化硅所具有的節能潛力也推動了其在太陽能逆變器、儲能系統、電機驅動和電源等工業領域中的應用。

(參考原文：Will 2022 be the year of silicon carbide semiconductors? ）
